Baton koneksyon motè
Baton koneksyon an transmèt fòs ki pwodui nan silenn lan epi ki aji sou piston an nan arbr la atravè jounal baton an (Figi 7-18). Yo rele fen baton an koneksyon ki konekte ak piston piston an ti bout, pandan y ap bout ki konekte ak jounal krankshaft la rele gwo fen. Tou de ti fen ak gwo fen gen sifas kote yo pote. Nan fason sa a, fòs la lineyè aji sou piston an ak kondwi li pou konplete kou a ka konvèti soti nan jounal la krankshaft wotasyon nan fòs wotasyon oswa koupl. Baton an koneksyon san yon ti bout kote yo itilize ansanm ak piston an crosshead pa gen yon chèz sele men olye gen yon chèz sele dirèkteman tache ak piston an piston; Se poutèt sa, kote yo pote anwo a bay nan kote yo pote chèz piston PIN. Pifò motè dyezèl komèsyal yo sèvi ak branch bwa de moso. Se baton an koneksyon anjeneral fòje kòm yon antye, ak Lè sa a, bouchon an gwo fen separe, se sifas la kwazman usinage ak tache (boulon) pou D.
Split baton koneksyon
Pou ane, yo te itilize teknoloji fann konekte nan aplikasyon kous, men kounye a li te vin komen nan motè dyezèl. Gen kèk manifaktirè motè dyezèl ki rele li ka zo kase koneksyon baton teknoloji. Se gwo fen nan baton an konekte fann usinage kòm yon antye. Apre D ', gwo fen nan baton an konekte fann. Tou depan de materyèl yo itilize a, pwosesis ka zo kase a ka fèt nan tanperati chanm, oswa baton an ka jele nan yon tanperati anba -zewo. Frakti mande pou separasyon radial nan gwo bout baton an koneksyon. Sa a pwodui yon gade ki graj-men ki kapab fòme yon figi final pafè ant baton an koneksyon ak kouvèti a koneksyon. Osi lontan ke li kòrèkteman reyini, baton an konekte fann fè li nesesè fè pwosedi a nan tcheke clearance nan bò nan baton an konekte apre asanble. Pifò manifaktirè motè dyezèl itilize branch koneksyon fann nan omwen kèk nan motè yo (Figi 7-19).
Figi 7-19 Sifas kwazman branch bwa ki fann yo: A. Eta dekonpoze; B. Eta asanble.
Konekte estrikti baton
Pifò branch bwa yo adopte yon konsepsyon seksyon transvèsal ki gen fòm I-, men seksyon kwa sikilè- yo te itilize tou. Pifò konekte branch yo gen chanèl lwil oliv komanse fouye soti nan gwo bout nan ti fen a transfere lwil oliv lubrifyan soti nan jounal la baton koneksyon ak piston piston pou lubrasyon ak refwadisman. Baton koneksyon trapezoidal oswa baton koneksyon ki gen fòm bon rapò sere-yo vin komen paske yo diminye estrès koube sou pin piston an lè yo ogmante zòn nan seksyon transvèsal loading, ki se ideyal pou motè dyezèl ki gen gwo presyon silenn. Konekte -ki gen fòm kwen gen yon ti bout ki gen fòm yon kwen-. Koneksyon branch yo pote de kalite chaj: chaj konpresiv ak chaj rupture. Baton koneksyon yo montre nan Figi 7-20, 7-21, ak 7-22 yo tout gen ti bout ki gen fòm kwen. Akòz kondisyon fonksyònman difisil ke branch bwa yo andire, yo gen pwopriyete metal konplèks. Yo bezwen gen sèten Elastisite, yo dwe lejè, epi yo dwe kapab absòbe chaj yo konpresiv ak tansyon nan piston an.
Figi 7-20 Demonte kousin pin piston an.
Chaj konpresyon
Pandan konjesyon serebral la konpresyon ak konjesyon serebral pouvwa nan sik la, baton an koneksyon sibi chaj konpresyon. Yon lòt fason yo di li se "k ap peze". Lè w konnen presyon silenn lan ak piston kwa -valè zòn seksyon an, yo ka kalkile degre chaj konpresyon sou baton an. Komèsyal motè dyezèl konekte branch bwa raman echwe akòz surcharge konpresyon. Lè sa rive, anjeneral li rive ansanm ak lòt defo (tankou fèmen idwolik). Fèmen idwolik la se nòmalman rezilta echèk gasket tèt silenn lan, sa ki lakòz likid refwadisman koule nan silenn lan.
Chaj tensile
Chaj rupture se fòs rupture. Nan fen chak konjesyon serebral, piston an aktyèlman sispann nan sant mouri anwo (TDC) oswa sant mouri anba (BDC) nan silenn lan. Lè motè a kouri nan 2000 rpm, ranvèsman mouvman sa a rive prèske 70 fwa pa segonn nan chak baton koneksyon. Pi gwo mas la nan asanble a piston, pi gwo a fòs inèrsyèl, ak Se poutèt sa estrès la rupture sou baton an konekte ak manivèl konekte jounal la tou ogmante. Nan motè ki sèvi ak asanble piston lou atikile, estrès sa a ka ekstrèmman ekstrèm. Chaj la tensile sou baton an koneksyon ogmante ak vitès motè a ak vitès la piston ki kapab lakòz. Lè motè a kouri nan vitès twòp, chaj la rale ogmante sou baton an konekte ka mennen nan echèk rupture.
Bouchon tèt konpanse
Anpil manifaktirè konpanse sifas kwazman nan de mwatye nan tèt la gwo (ki soti nan direksyon orizontal). Sa a asire ke boulon yo baton koneksyon pa oblije pote chay la rupture tout antye nan baton an koneksyon. Baton koneksyon yo montre nan aparèy koneksyon an nan Figi 7-20 adopte yon tèt konpanse.
Konsèy teknik
Yon metòd pou tcheke si baton koneksyon an yon ti kras koube se retire tèt silenn lan epi tcheke wotè chak piston nan silenn lan nan pozisyon an tèt sant mouri. Si baton an koneksyon sevè koube, motè a pa pral kapab Thorne.
Koneksyon baton enspeksyon

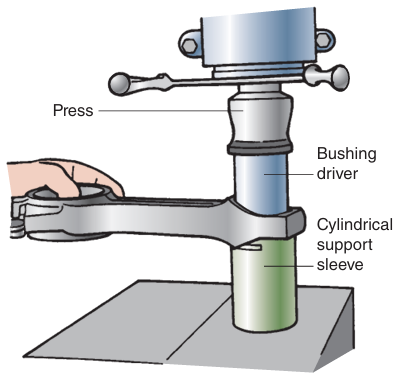

1. Jan yo montre nan Figi 7-20, sèvi ak yon laprès pou retire kousin la pote, Lè sa a, enstale bouchon an tèt epi sere boulon li dapre espesifikasyon yo.
2. Sèvi ak yon kalib entèn oswa kalib ekstansyon ki matche ak mikromèt ekstèn dyamèt la pou mezire gwo twou tèt la ak ti twou tèt la. Konsantrisite nan gwo tèt la enpòtan anpil, ak fòs rupture se rezilta chaj la konekte baton pote.
3. Yo ta dwe tcheke dwat ak tòde baton koneksyon an sou yon enstriman enspeksyon baton mekanik (Figi 7-21) oswa yon enstriman elektwonik pou mezire.
Figi 7-21 Enstriman Enspeksyon Baton Konekte / Aparèy Baton Konekte.
4. Sèvi ak lè atelye konprese pou soufle kanal lwil yo nan twou baton koneksyon yo. Si sa nesesè, sèvi ak bwòs fil lapèch nayilonn-pou netwaye.
5. Finalman, fè yon elektwomayetik mayetik patikil deteksyon defo sou baton an konekte yo tcheke pou fant. Pwosesis sa a enplike lè l sèvi avèk yon fè elektwomayetik pou magnetize baton an koneksyon, ak Lè sa a, aplike amann poud mayetik (swa metòd sèk oswa metòd sispansyon solisyon). Fant yo pral entèwonp jaden mayetik la, ak poud mayetik la ap konsantre sou domaj la. Lè poud mayetik la sispann nan solisyon an, li kouvri ak yon pigman blan pou ke ti fant ka obsève lè l sèvi avèk limyè nwa (limyè iltravyolèt). Nenpòt eleman ki te sibi deteksyon defo patikil mayetik yo ta dwe demagnetize anvan yo itilize ankò.
6. Lè w ap ranplase ti bout bwa koneksyon an, yo ta dwe gwosè ak fòm kousin ki fèk enstale a lè l sèvi avèk yon extrusion-tip aléseur, jan yo montre nan Figi 7-22.
Figi 7-22 Kouvèti piston ki fòme ak konpresyon.
Lè w ap manyen branch yo, yo dwe pran anpil prekosyon. Lè rasanble baton an koneksyon sou piston an, sèvi ak yon vise ban ak machwè kòb kwiv mete epi aplike presyon limyè blocage. Minè tach ak reyur sou baton an konekte ka kreye pwen konsantrasyon estrès, ki kapab mennen nan echèk ka zo kase. Pifò manifaktirè motè dyezèl rekòmande pou fè enspeksyon elektwomayetik mayetik poud chak fwa yo retire baton an koneksyon nan motè a. Konpare ak domaj potansyèl ki te koze pa echèk baton an konekte, pri a nan enspeksyon poud mayetik se neglijab. Lè baton an koneksyon echwe nan yon motè kouri, rezilta a se nòmalman ke baton an koneksyon gaye ak twou depoze blòk silenn lan. Manifakti yo rekòmande pou ranplase branch koneksyon ki echwe enspeksyon an. Lè w ap repare motè a, sonje ke retire materyèl nan baton an pral chanje pwa li, kidonk chanje balans dinamik motè a. Figi 7-23 montre pwosedi pou mezire gwo twou tèt baton an lè l sèvi avèk yon mikromèt.
Figi 7-23 Mezire gwo twou tèt baton an lè l sèvi avèk yon mikromèt.
Ranplase baton an koneksyon
Akòz lefèt ke reparasyon nan koneksyon branch pa komen nan ekzamine motè dyezèl jodi a, koneksyon branch yo ta dwe enspekte dapre pwosedi yo dekri pa manifakti a. Si yo jwenn yo pa kalifye, yo ta dwe ranplase. Lè w ranplase baton an koneksyon, yo ta dwe fè matche pwa dapre enstriksyon sèvis teknik manifakti a. Piske pifò kamyon ak otobis ak motè dyezèl gen vitès relativman pi ba konpare ak motè gazolin, kèk manifaktirè pèmèt kèk fleksibilite nan sans sa a. Sepandan, ranplase baton koneksyon an ak diferan -pwa (pi gwo oswa pi piti) branch koneksyon ka lakòz dezekilib motè. Manifakti yo anjeneral kòd branch bwa yo pa pwa; tipikman, gen yon fenèt apeprè 1.4 ons (40 gram) pou chak klas pwa. Lè w ranplase branch bwa ki defektye, asire w ke w matche ak kòd pwa a.
Pifò manifakti yo mande pou ranplasman fixation bouchon baton koneksyon chak fwa motè a reyini. Anplis de sa, ranplasman an ta dwe fèt lè l sèvi avèk fixation manifakti ki kòrèk la olye pou yo kwa-boulon klas SAE ki matche. Lè ou konsidere konsekans echèk Fastener nan bouchon baton an koneksyon, deformation ak etann fil yo fè risk pou yo reitilize boulon sa yo trè wo. To echèk aktyèl la trè ba, men tanpri sonje ke konsekans echèk koneksyon baton yo grav. Si w ap fè travay sa a pou yon kliyan, li rekòmande pou ranplase Fastener yo epi kite desizyon an pou reitilize Fastener yo bay kliyan an. Si ou se yon moun ki renmen pran yon chans, pou ka a nan kwazman konpanse nan tèt la gwo, réutilisation Fastener yo se pi plis avantaje.
Koneksyon baton bi
Pifò manifaktirè motè yo sèvi ak yon sèl -coussinet moso bourade nan ti bout baton an pou ti bout koneksyon an ak de -moso friksyon kote yo pote wafers pou gwo bout baton an. Ti bout koneksyon baton yo ta dwe retire lè l sèvi avèk yon mandrin oswa kout pyen apwopriye (gade Figi 7-20) ak yon laprès oswa laprès idwolik. Li pa rekòmande pou itilize yon mato ak nenpòt kout pyen ki pa menm gwosè ak dimansyon ti twou a ki konekte baton, kòm posiblite pou domaj trè wo. Nouvo yon sèl -kouvèt moso yo ta dwe enstale lè l sèvi avèk yon laprès ak mandrin pou asire twou lwil yo kòrèkteman aliyen, ak Lè sa a, gwosè lè l sèvi avèk yon aléseur oswa zouti onin, jan yo montre nan Figi 7-22. Lè w ap enstale BEARINGS yo separe gwo-fen, yo ta dwe peye atansyon tou sou pozisyon twou lwil oliv yo ak mezi diferans ki genyen ant jounal la konekte baton ak kote yo pote. Tou de wafers yo kote yo pote yo ak baton koneksyon ti bout bushings yo ta dwe enstale nan twou pwòp epi sèk: pa netwaye BEARINGS yo ak yon sòlvan, retire nenpòt kouch pwoteksyon anbalaj, ak Lè sa a, siye ak lè konprese.
Konsèy teknik
Apre bouchon an konekte baton an sere boulon nan baton an koneksyon dapre koupl la espesifye, yo ta dwe tcheke bò clearance nan baton an konekte. Bloke bouchon baton an ak kwazman baton an ka lakòz motè a kole ak domaje arbr la pa grate bra manivèl la. Nan aplikasyon kote baton an konekte yo te fann, chèk sa a pa nesesè paske li ka sipoze ke bouchon an koneksyon ak baton an se parfe kwazman. Deplase asanble baton an retounen ak lide sou jounal la ta dwe pwodwi yon son klike sou, ki endike clearance bò.
Demonte epi enstale piston an
Asanble piston an anjeneral refere a piston an reyini, bag piston, ak baton koneksyon. Sa a se pafwa yo rele pake a piston. kèk manifaktirè yo enkli revètman a silenn nan definisyon yo nan pake a piston. Pifò motè dyezèl komèsyal pou itilize wout yo fèt pou pèmèt revizyon nan pozisyon taksi a lè sa nesesè: sa vle di ke asanble piston an ka retire nan motè a san yo pa retire arbr a. Nan kèk motè, gwosè a nan tèt baton an konekte anpeche li soti nan revètman a silenn; nan ka sa a, yo dwe retire pake piston ak revètman silenn lan kòm yon inite. Anvan ou retire piston an, asire w ke ou konsilte literati sèvis manifakti a. Tanpri sonje ke nan kèk motè dyezèl ki pa-wout, asanble piston an pa ka retire nan tèt la, sa vle di ke ekzamine nan pozisyon taksi a pa posib. Lè w ap enstale pake piston an nan twou silenn motè a, sèvi ak kompresè bag piston ki apwopriye a.
